DB‑5DF底部抽大袋包装机（吸盘款）技术规范

1、设备简介

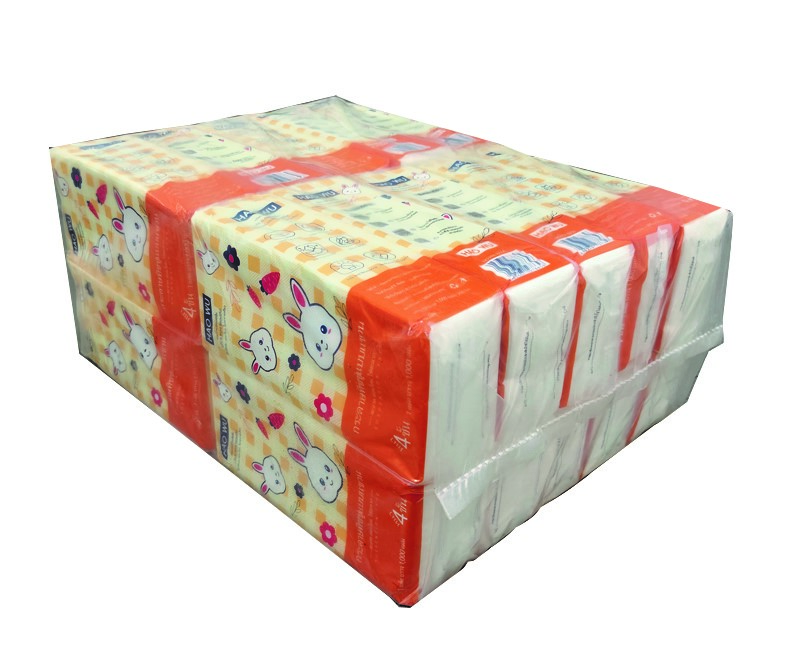

DB‑5DF底部抽大袋包装机是为底部抽纸的末端大袋封装环节而设计的专业包装设备。它能够高效、准确地将已完成的底部抽中包/中袋包装装入预制的大塑料袋或复合膜袋中，并完成封口作业，大大缓解人工工作压力。

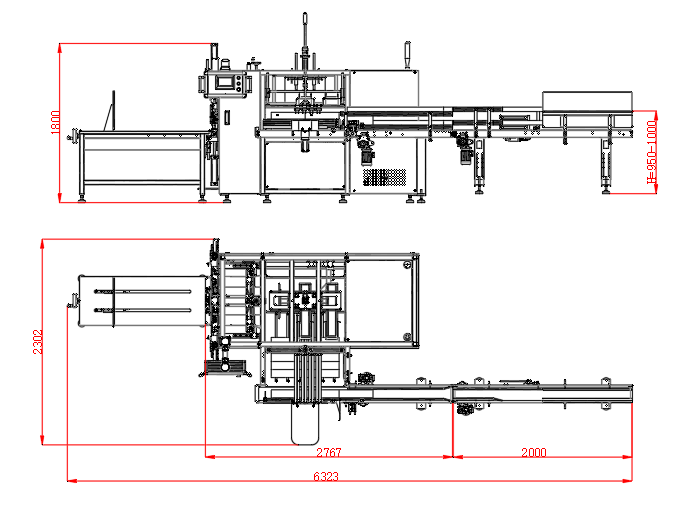

2、设备外形

3、设备主要性能参数及特征

设备型号	DB‑5DF	备注

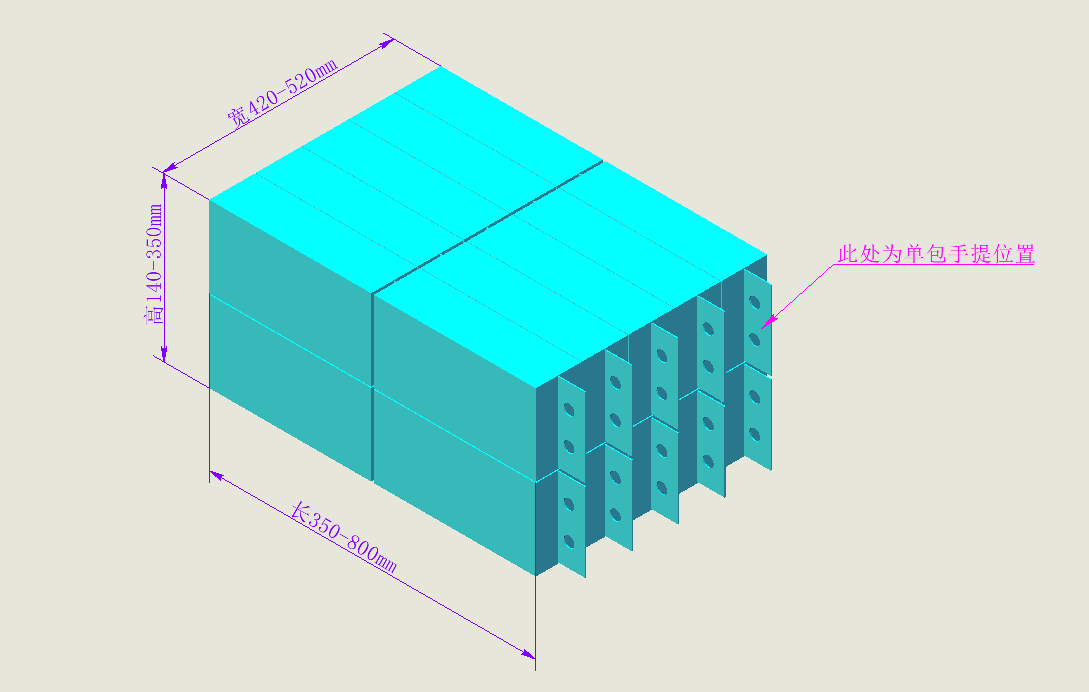

包装规格	长=350‑800mm、宽=420‑520mm、高=180‑350mm	半成品三维尺寸，其他规格可定制
设计速度	6大袋/分钟	每大袋的中包数不同，速度有所差异
生产速度	3‑6大袋/分钟	每大袋的中包数不同，速度有所差异
入料高度	950‑1000mm
电源电压	380V 50HZ	客户自备
气源气压	0.5‑0.7Mpa	客户自备
总功率	5KW
加热功率	2KW
设备主机尺寸	长=2800mm×宽=2300mm×高=1800mm（不包含接料平台与输送带）
包装方式	自动封口，手动套袋
供料方式	全自动智能供料系统
控制系统	PLC程序控制、伺服驱动、人工界面触摸屏操作
大袋样式	预制袋
大袋材质	PE膜，厚度≥0.05mm
尾料预留长度	30‑50mm
设备重量	≤2吨
设备颜色	乳白烤漆喷塑工艺

4、主要元件配置表

序号	名称	标配品牌
1	主伺服电机	汇川/台达
2	主伺服驱动器	汇川/台达
3	上料输送带电机	科恒
4	固态继电器	正泰
5	高精度主伺服减速机	纽格尔
6	人机界面(触摸屏)	汇川/台达
7	可编程控制器(PLC)	汇川/台达
8	变频器	汇川/台达
9	中间继电器	正泰
10	压力传感器	松下
11	对射感应器	意大利datalogic
12	光电感应器	德国西克SICK
13	微型接近开关	台邦
14	开关电源	台达
15	气缸	亚德客/星辰
16	电磁阀	亚德客/星辰
17	轴承	德国FAG/日本NSK

5、验收条款

1、以2‑3包/分钟运转4小时生产测试（双方根据实际情况确定）。
2、在验收过程中，不允许有任何大的机械故障，小问题不超过2次。
3、在验收过程中，每个部件必须要可靠运行，运行部件正常。
4、封口平整牢固。

6、设备正常运行条件

1、硬件与环境条件（基础保障）：电源必须提供设备要求的稳定电源（如 AC380V ±5%， 50Hz），电源插座需有可靠的接地线。气源客户需准备稳定、干燥、洁净的压缩空气，并满足设备要求的压力（如 0.6‑0.8 MPa）和流量。通常需要额外配置空气过滤器和干燥机。场地预留操作、换料和维护的空间。地面平整坚固。环境保持清洁、干燥、通风，避免过多粉尘、高温（超过40°C）、高湿度或腐蚀性气体。
2、物料条件（核心要素）：客户提供的纸盒尺寸必须在设备可调节的范围内，并且同一批次的预制袋寸公差要小。尺寸偏差过大会导致卡机或次品。
3、人员与操作条件（关键软实力）：操作人员必须经过基本培训；建立每日、每周/每月预防性维护习惯；制定标准作业流程，明确开机、调试、运行、停机的正确步骤。

7、随机配件清单

序号	名称规格	规格	数量	单位	备注
1	专业级开口扳手	M6‑7	1	把
2	专业级开口扳手	M8‑10	1	把
3	专业级开口扳手	M12‑14	1	把
4	专业级开口扳手	M13‑16	1	把
5	专业级开口扳手	M17‑19	1	把
6	专业级开口扳手	M22‑24	1	把
7	专业级内六角扳手	M1.5	1	把
8	专业级内六角扳手	M2	1	把
9	专业级内六角扳手	M2.5	1	把
10	专业级内六角扳手	M3	1	把
11	专业级内六角扳手	M4	1	把
12	专业级内六角扳手	M5	1	把
13	专业级内六角扳手	M6	1	把
14	专业级内六角扳手	M8	1	把
15	专业级内六角扳手	M10	1	把
16	十字螺丝刀	3MM	1	把
17	一字螺丝刀	3MM	1	把
18	热电偶	‑	1	件
19	发热管	‑	2	条
20	工具箱	‑	1	个	外购件
21	电气路图	‑	1	份	纸质版1份

8、售后服务核心承诺

选择我们，就是选择安心与高效！我们为您提供的自动化设备，不仅性能卓越，更配备坚实可靠、以您为中心的全方位售后保障：

第一时间，极速响应：我公司对国内的设备提供上门安装调试服务，在设备使用过程中有故障情况，我司会通过专属售后随时响应，首问负责到底。24小时热线，第一时间应急处理，如果还不能解决，我公司则会派出售后技术人员在48小时之内赶到客户工厂进行维修。出口国外设备我司会通过专属售后随时响应，第一时间应急处理，如确实需要人员出国到现场进行售后，可提前预约，另行协商。
整机质量，承诺保障：整机保修一年：自设备验收合格并正常运行之日起算。质量问题全负责：保修期内（易损件除外），零部件因自身质量问题损坏，免费更换！易损件明确说明：常规消耗件不属保修范围，但我们提供标准库存、优惠供应，确保您用得好、换得值。
人为损坏，关怀支持：若因操作不当或意外等人为原因/不可抗力导致损坏，我们提供专业诊断指导及成本价备件供应，助您快速恢复生产。
专业团队，预防为先：专家级工程师提供可靠技术支援。我们系统地规范地对操作、维修及管理人员进行培训指导，同时我们专业人员的每一次到来及每一次沟通，都将设备的操作、保养、经验等毫无保留地传授给用户，让您的团队用好设备。主动预防建议：定期巡检提醒，共享维保知识，防患于未然，提升设备寿命！
合作长久，服务无界：保修期后，持续提供技术支持、维保服务与备件供应，价格透明，服务专业。
