D300‑J单通道切断机技术规范

1、设备简介

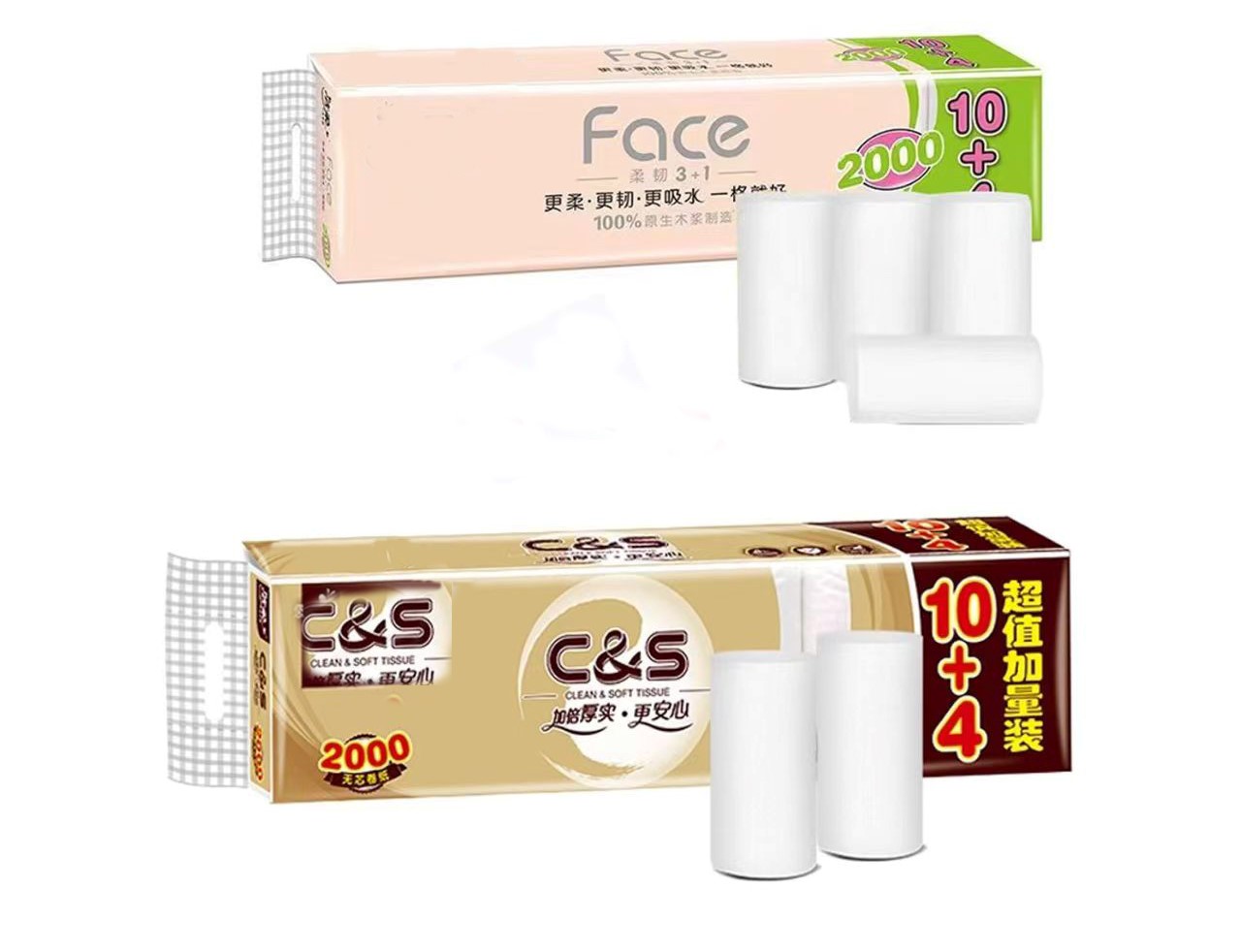

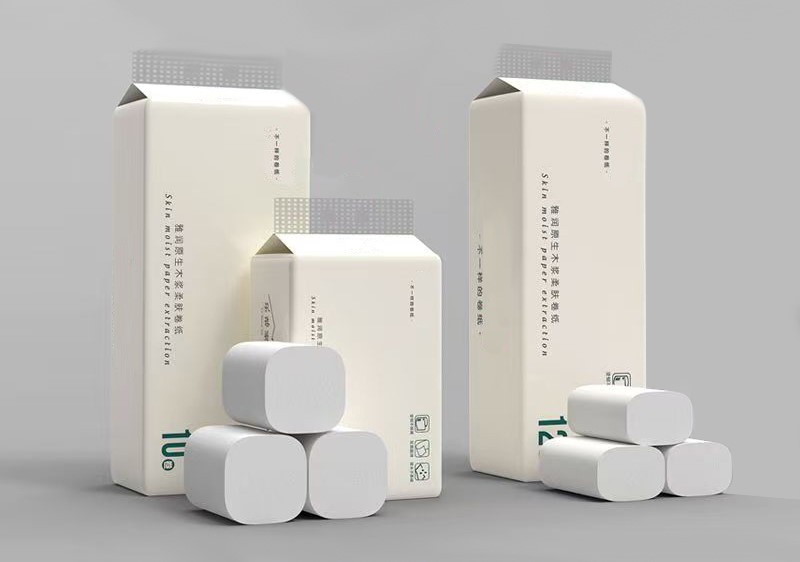

D300‑J单通道切断机,专用于生活用纸后加工，承接复卷机输出的母卷，通过双伺服精准定长切断，快速产出圆卷、扁卷、厨房卷纸等成品段。核心优势：适配多规格需求，切断精度高，运行稳定高效，是衔接复卷与成品包装的关键设备。

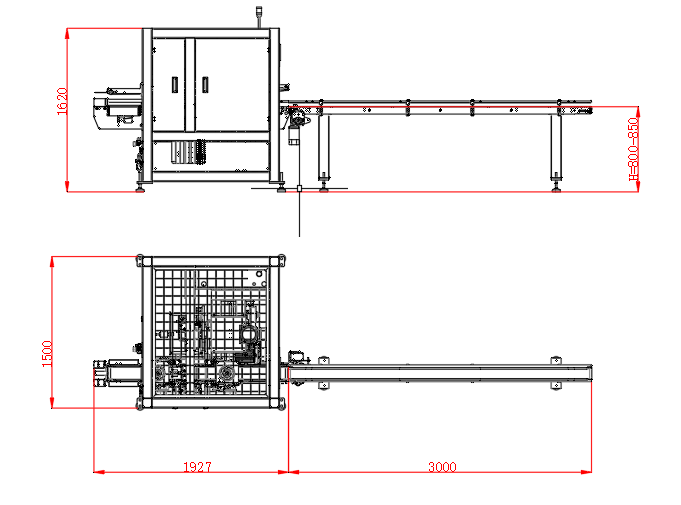

2、设备外形

3、设备主要性能参数及特征

设备型号	D300‑J	备注

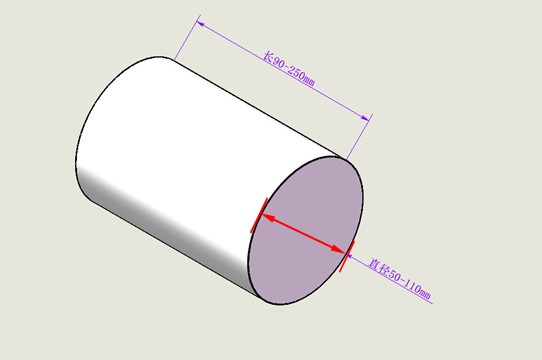

切断规格	长=90‑250mm、直径=50‑110mm（扁卷/实心圆卷）	特殊直径可定制
设计速度	300切/分钟（当单段长度≤130毫米时）	根据切断的单段长度不同，切断速度有所不同
生产速度	最大300切/分钟（当单段长度≤130毫米时）	根据切断的单段长度不同，切断速度有所不同
切速标定基准	单段长度≤130毫米
裁切精度	切断误差±1mm
修边长度	15‑30毫米	修头修尾废料长度范围
控制系统	PLC程序控制、伺服驱动、人工界面触摸屏操作
送料方式	主动力传动由双伺服驱动，同步带同步定位传送
切断方式	360°旋转运动连续切断
修边系统	PLC程序控制、触摸屏设定修头尾长度
磨刀系统	自动磨刀、触摸屏设定磨刀频率及进给频率参数，配吹尘装置，减少磨刀位置粉尘残留
设备主机尺寸	长=2000mm×宽=1650mm×高=1700mm（不含上料输送带）
总功率	9KW
电源类型	380V/50Hz
设备重量	≤2吨
设备颜色	乳白烤漆喷塑工艺
裁纸刀规格	￠610×4.76mm 、D2/1.2379
砂轮规格	￠20*D100
压缩空气用量	＜1.2m³/H

4、主要元件配置表

序号	名称	标配品牌
1	刀架电机（三相异步电机）	万鑫
2	圆刀电机（三相异步电机）	科恒
3	主伺服电机	汇川/信捷
4	主伺服驱动器	汇川/信捷
5	上料输送带电机	科恒
6	固态继电器	正泰
7	高精度主伺服减速机	纽格尔
8	人机界面(触摸屏)	汇川/信捷
9	可编程控制器(PLC)	汇川/信捷
10	变频器	汇川/信捷
11	中间继电器	正泰
12	接近开关	意大利datalogic
13	对射感应器	意大利datalogic
14	光电感应器	德国西克SICK
15	开关电源	台达
16	编码器	欧姆龙OMRON
17	行程开关	正泰
18	电磁阀	亚德客/星辰
19	轴承	德国FAG/日本NSK

5、验收条款

1、以220‑300切/分钟运转4小时生产测试（双方根据实际情况确定）。
2、在验收过程中，不允许有任何大的机械故障，小问题不超过2次。
3、在验收过程中，每个部件必须要可靠运行，运行部件温度正常。
4、切口平整，无明显的刀痕起毛。
5、分切长度偏差中间部分不超过正负1mm,头、尾两个以中间设定尺寸为基础不超过正负2mm(需方产品折叠问题除外）
6、设备验收时，双方就产品质量，约定验收尺寸以及有效方法。具体测试数据统计按平均核算方式判断，合格率达到98%以上。

6、设备正常运行基础条件

1、请自备电压稳定的380v工业用三相五线交流电源（推荐使用 6平方毫米、5股电源线缆）
2、请自备不低于0.6MP的气源（10毫米直径气管），以及足够面积且平整的车间场地；
3、建议使用原厂圆刀、砂轮等易损消耗件，如不使用原厂配件，请确保使用和原厂初始品质相同的易损消耗件，如1.2379（德国标准，硬度61‑62）以上材质的圆刀和标准160目以上的砂轮，避免因使用劣质圆刀、砂轮导致磨刀时火花过大，而带来的安全隐患。

7、随机配件清单

序号	名称规格	规格	数量	单位	备注
1	专业级开口扳手	M6‑7	1	把
2	专业级开口扳手	M8‑10	1	把
3	专业级开口扳手	M12‑14	1	把
4	专业级开口扳手	M13‑16	1	把
5	专业级开口扳手	M17‑19	1	把
6	专业级开口扳手	M22‑24	1	把
7	专业级内六角扳手	M1.5	1	把
8	专业级内六角扳手	M2	1	把
9	专业级内六角扳手	M2.5	1	把
10	专业级内六角扳手	M3	1	把
11	专业级内六角扳手	M4	1	把
12	专业级内六角扳手	M5	1	把
13	专业级内六角扳手	M6	1	把
14	专业级内六角扳手	M8	1	把
15	专业级内六角扳手	M10	1	把
16	十字螺丝刀	3MM	1	把
17	一字螺丝刀	3MM	1	把
18	堵料电眼支架	‑	1	件	加工件
19	工具箱	‑	1	个	外购件
20	电气路图	‑	1	份	纸质版1份
21	保养注意事项	‑	1	份	张贴于机内

8、售后服务核心承诺

选择我们，就是选择安心与高效！我们为您提供的自动化设备，不仅性能卓越，更配备坚实可靠、以您为中心的全方位售后保障：

第一时间，极速响应：我公司对国内的设备提供上门安装调试服务，在设备使用过程中有故障情况，我司会通过专属售后随时响应，首问负责到底。24小时热线，第一时间应急处理，如果还不能解决，我公司则会派出售后技术人员在48小时之内赶到客户工厂进行维修。出口国外设备我司会通过专属售后随时响应，第一时间应急处理，如确实需要人员出国到现场进行售后，可提前预约，另行协商。
整机质量，承诺保障：整机保修一年：自设备验收合格并正常运行之日起算。质量问题全负责：保修期内（易损件除外），零部件因自身质量问题损坏，免费更换！易损件明确说明：常规消耗件不属保修范围，但我们提供标准库存、优惠供应，确保您用得好、换得值。
人为损坏，关怀支持：若因操作不当或意外等人为原因/不可抗力导致损坏，我们提供专业诊断指导及成本价备件供应，助您快速恢复生产。
专业团队，预防为先：专家级工程师提供可靠技术支援。我们系统地规范地对操作、维修及管理人员进行培训指导，同时我们专业人员的每一次到来及每一次沟通，都将设备的操作、保养、经验等毫无保留地传授给用户，让您的团队用好设备。主动预防建议：定期巡检提醒，共享维保知识，防患于未然，提升设备寿命！
合作长久，服务无界：保修期后，持续提供技术支持、维保服务与备件供应，价格透明，服务专业。
